Panduan Utama untuk Kelengkapan Buttweld: Semua yang Perlu Anda Ketahui

Apa itu Perlengkapan Pipa Las Butt

Perlengkapan pipa las pantat adalah komponen yang digunakan untuk menyambung, mengarahkan, atau mengakhiri bagian pipa dalam sistem perpipaan dengan mengelasnya langsung ke ujung pipa, sehingga menghasilkan sambungan permanen dan tahan bocor. Tidak seperti alat kelengkapan las berulir atau soket, alat kelengkapan las butt dibuat miring pada bagian tepinya untuk memungkinkan tukang las memadukan alat kelengkapan dan pipa bersama-sama dalam satu lasan kontinu, sehingga menghasilkan permukaan bagian dalam yang halus dengan gangguan aliran minimal.

Metode sambungan ini lebih disukai dalam aplikasi industri bertekanan tinggi dan bersuhu tinggi, termasuk jaringan pipa minyak dan gas, fasilitas pembangkit listrik, dan pabrik pengolahan bahan kimia, di mana integritas sambungan dalam kondisi ekstrem tidak dapat dinegosiasikan. Karena las itu sendiri menjadi bagian dari struktur pipa dan bukan sambungan mekanis terpisah, alat kelengkapan las butt umumnya menawarkan kekuatan dan keandalan yang unggul dibandingkan metode penyambungan alternatif.

Jenis Umum Perlengkapan Las Butt

Perlengkapan las butt hadir dalam beberapa bentuk standar, masing-masing dirancang untuk melayani fungsi tertentu dalam tata letak perpipaan. Memahami jenis ini membantu teknisi dan tim pengadaan menentukan komponen yang tepat untuk setiap aplikasi.

Siku

Siku change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

kaos

kaos allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Pengurang

Pengurang connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

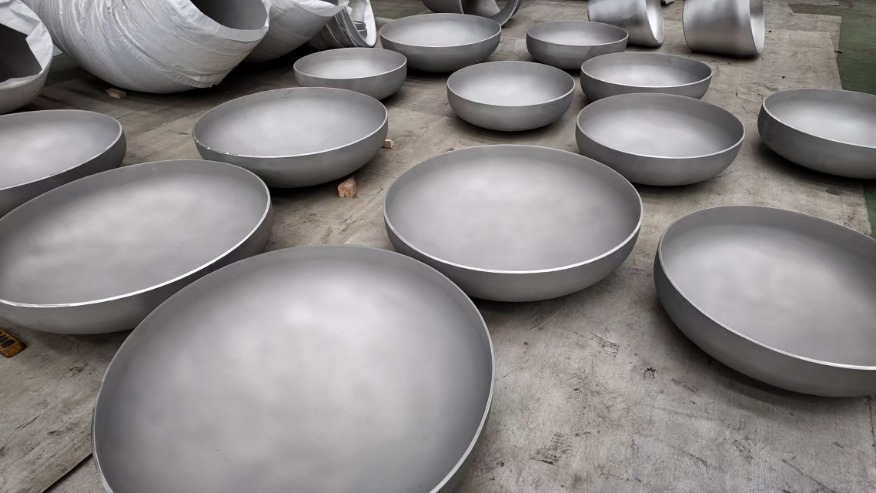

topi

topi are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Bahan yang Digunakan dalam Pembuatan Butt Weld Fitting

Pemilihan material secara signifikan mempengaruhi kinerja, biaya, dan kesesuaian penerapan alat kelengkapan las butt. Tabel di bawah menguraikan material umum dan kasus penggunaannya dalam sistem perpipaan industri.

Memahami Ketebalan Dinding dan Peringkat Jadwal

Fitting las butt diproduksi agar sesuai dengan jadwal pipa tertentu, yang menunjukkan ketebalan dinding fitting relatif terhadap diameter luarnya. Jadwal yang umum mencakup Jadwal 10, 40, dan 80, dengan nomor jadwal yang lebih tinggi menunjukkan dinding yang lebih tebal mampu menahan tekanan internal yang lebih besar. Memilih jadwal yang tepat sangatlah penting, karena ketidaksesuaian ketebalan dinding antara fitting dan pipa penghubung dapat menimbulkan titik lemah pada sambungan las, sehingga mengganggu integritas sistem secara keseluruhan.

Insinyur biasanya menghitung peringkat jadwal yang diperlukan berdasarkan tekanan operasi sistem, suhu, dan sifat mekanik material tertentu, sering kali mengacu pada standar seperti ASME B16.9, yang mengatur persyaratan dimensi dan toleransi untuk alat kelengkapan las butt buatan pabrik.

Keunggulan Utama Perlengkapan Las Butt Dibandingkan Jenis Sambungan Lainnya

Fitting las butt menawarkan beberapa keuntungan praktis yang menjadikannya pilihan utama untuk aplikasi industri yang berat dibandingkan dengan alternatif berulir atau bergelang.

• Kekuatan sambungan yang unggul karena sambungan yang menyatu sepenuhnya antara fitting dan pipa.
• Mengurangi risiko kebocoran dibandingkan sambungan berulir, yang dapat kendor akibat getaran atau siklus termal.
• Lubang internal halus yang meminimalkan turbulensi dan penurunan tekanan pada fitting.
• Lebih cocok untuk sistem bersuhu tinggi dan bertekanan tinggi di mana sambungan mekanis mungkin rusak.
• Persyaratan perawatan jangka panjang yang lebih rendah setelah dilas dan diperiksa dengan benar.

Pertimbangan Instalasi dan Kontrol Kualitas

Pemasangan alat kelengkapan las butt yang tepat memerlukan tukang las yang terampil dan perhatian yang cermat terhadap persiapan sambungan, termasuk kemiringan dan penyelarasan yang akurat sebelum pengelasan dimulai. Setiap ketidaksejajaran atau kesenjangan yang tidak konsisten antara fitting dan pipa dapat mengakibatkan cacat las yang membahayakan integritas struktural sambungan, terutama pada aplikasi tekanan tinggi di mana kegagalan dapat menimbulkan konsekuensi keselamatan yang serius.

Langkah-langkah pengendalian kualitas seperti pengujian radiografi, inspeksi ultrasonik, dan pengujian penetran pewarna biasanya digunakan untuk memverifikasi integritas las setelah pemasangan, terutama dalam sistem kritis seperti pembangkit listrik atau pemrosesan petrokimia di mana cacat las yang tidak terdeteksi dapat menyebabkan kegagalan besar seiring berjalannya waktu.

Memilih Pemasangan Butt Weld yang Tepat untuk Proyek Anda

Memilih fitting las butt yang tepat melibatkan evaluasi beberapa faktor secara bersamaan, termasuk tekanan pengoperasian pipa, kisaran suhu, cairan atau gas yang diangkut, dan kondisi lingkungan sekitar. Bekerja sama dengan pemasok yang berpengetahuan luas dan mengacu pada standar industri yang berlaku memastikan bahwa perlengkapan, bahan, dan peringkat jadwal yang dipilih selaras dengan tuntutan sistem perpipaan tertentu, yang pada akhirnya mendukung keandalan dan keselamatan jangka panjang di seluruh instalasi.
