Apa itu Butt Weld Equal Tees dan Bagaimana Cara Penggunaannya dalam Perpipaan?

Dalam sistem perpipaan industri, keandalan setiap fitting menentukan integritas seluruh jaringan. Di antara komponen yang paling penting adalah las pantat tee yang sama — fitting pipa yang memungkinkan aliran dipecah atau digabungkan pada cabang 90 derajat dengan tetap menjaga diameter yang sama di ketiga outlet. Baik SEBUAHnda merancang pabrik proses, fasilitas pengolahan air, atau pipa minyak dan gas, memahami tee setara butt weld sangat penting untuk membuat keputusan teknik yang tepat.

Apa itu Tee Setara Pengelasan Bokong?

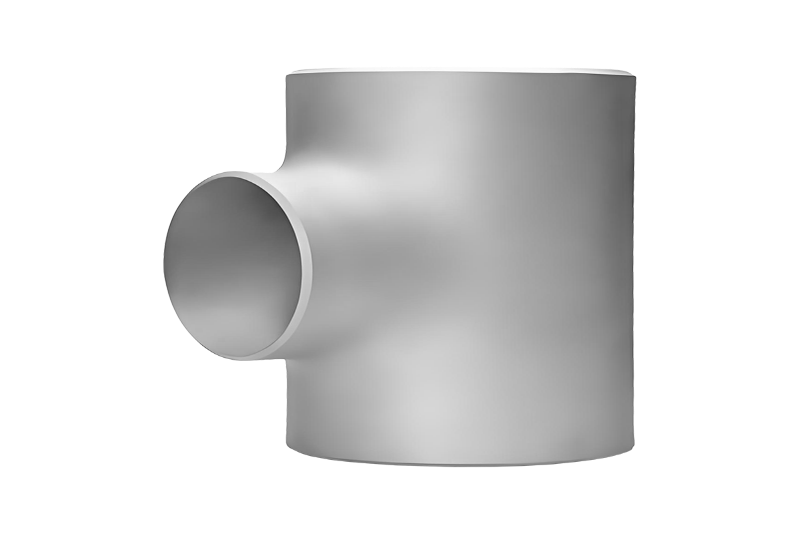

A butt weld equal tee , biasa juga disebut dengan straight tee atau equal tee fitting, merupakan fitting pipa berbentuk T yang ketiga port sambungannya memiliki ukuran pipa nominal (NPS) yang sama. Ini dirancang untuk disambung ke pipa yang berdekatan melalui pengelasan butt — sebuah proses di mana ujung-ujung pipa disejajarkan secara tatap muka dan disatukan menggunakan panas. Metode ini menghasilkan sambungan permanen anti bocor dengan integritas struktural yang sebanding dengan pipa itu sendiri.

Penunjukan "sama" berarti pipa saluran dan pipa cabang memiliki diameter yang sama. Hal ini kontras dengan tee pereduksi, dimana outlet cabang lebih kecil dari run. Tee yang sama lebih disukai ketika distribusi aliran yang seragam diperlukan ke segala arah dari satu titik persimpangan.

Bagaimana Cara Kerja Pengelasan Butt untuk Perlengkapan Tee?

Pengelasan butt adalah salah satu metode penyambungan komponen pipa yang paling baik secara struktural. Prosesnya melibatkan persiapan ujung pipa dan ujung pemasangan dengan sudut kemiringan tertentu — biasanya antara 30° dan 37,5° — untuk membuat alur yang memungkinkan bahan pengisi las menembus lebih dalam dan membentuk las penetrasi penuh. Jika dilakukan dengan benar, sambungan las mencapai efisiensi hampir 100%, yang berarti sambungan las dapat mempertahankan tingkat tekanan yang sama dengan material dasar.

Untuk tee sama las butt, diperlukan tiga las butt terpisah — dua di ujung run dan satu di outlet cabang. Kualitas setiap pengelasan sangat penting. Dalam aplikasi tekanan tinggi atau suhu tinggi, pengujian non-destruktif (NDT) seperti pengujian radiografi (RT) atau pengujian ultrasonik (UT) dilakukan pasca pengelasan untuk memverifikasi integritas setiap sambungan.

Bahan Umum yang Digunakan untuk Butt Weld Equal Tees

Tee setara las pantat diproduksi dalam berbagai macam bahan untuk disesuaikan dengan lingkungan layanan yang berbeda. Pemilihan material secara langsung berdampak pada ketahanan korosi, toleransi suhu, dan kekuatan mekanik fitting. Di bawah ini adalah bahan yang paling umum digunakan:

• Baja Karbon (ASTM A234 WPB): Bahan yang paling banyak digunakan untuk perpipaan keperluan umum. Ini menawarkan kekuatan yang baik dengan biaya moderat dan cocok untuk suhu dari -29°C hingga 427°C.
• Baja Tahan Karat (ASTM A403 WP304/316): Lebih disukai di lingkungan korosif seperti pemrosesan kimia, makanan dan minuman, dan aplikasi kelautan. Grade 316 menawarkan ketahanan unggul terhadap korosi yang disebabkan oleh klorida.
• Baja Paduan (ASTM A234 WP11/WP22): Digunakan dalam sistem bersuhu tinggi dan bertekanan tinggi seperti boiler listrik dan kilang. Paduan kromium-molibdenum memberikan peningkatan ketahanan mulur.
• Baja Tahan Karat Dupleks dan Super Dupleks: Dipilih untuk aplikasi lepas pantai dan bawah laut yang mengutamakan kekuatan dan ketahanan terhadap korosi.
• Paduan Nikel (Inconel, Monel, Hastelloy): Diterapkan di lingkungan ekstrem yang melibatkan bahan kimia agresif, suhu sangat tinggi, atau kondisi kriogenik.

Standar dan Spesifikasi Dimensi Utama

Tee setara las pantat harus sesuai dengan standar dimensi dan material yang diakui secara internasional untuk memastikan kompatibilitas di seluruh sistem perpipaan. Tim pengadaan dan teknik harus selalu memverifikasi bahwa perlengkapan memenuhi spesifikasi yang berlaku sebelum pemasangan.

Jadwal ketebalan dinding (Sch 10, Sch 40, Sch 80, Sch 160, XXS) menentukan kemampuan tekanan fitting. Jadwalnya harus sesuai dengan pipa penghubung untuk memastikan lubang internal rata dan persiapan pengelasan yang tepat.

Metode Pembuatan: Bagaimana Equal Tees Diproduksi?

Metode produksi mempengaruhi sifat mekanik, permukaan akhir, dan keakuratan dimensi pemasangan. Dua pendekatan manufaktur utama adalah:

Pembentukan Panas (Metode Ekstrusi)

Ini adalah proses pembuatan paling umum untuk tee berdiameter lebih besar. Pipa atau pelat yang telah dibentuk sebelumnya dipanaskan dan kemudian ditekan secara hidrolik ke dalam cetakan untuk membentuk bentuk tee. Cabang diekstrusi keluar dari jalur utama. Metode ini menghasilkan pemasangan yang mulus atau hampir mulus dengan struktur butiran yang sangat baik dan ketebalan dinding yang seragam, sehingga sangat cocok untuk aplikasi yang kritis terhadap tekanan.

Pembentukan Dingin

Digunakan terutama untuk tee berdiameter lebih kecil (biasanya di bawah DN 50), pembentukan dingin melibatkan pengepresan material pada suhu kamar. Metode ini memberikan toleransi dimensi yang ketat dan permukaan akhir yang bersih, namun dapat menimbulkan tegangan sisa pada material. Perlakuan panas pasca pembentukan sering diterapkan untuk menghilangkan tekanan ini, terutama untuk baja tahan karat.

Aplikasi di Seluruh Industri

Tee setara las butt adalah fitting universal yang ditemukan di hampir setiap sektor yang menggunakan pipa bertekanan. Fleksibilitas desainnya dan sambungan las yang kuat membuatnya dapat diterapkan dalam kondisi sulit di mana jenis sambungan lainnya mungkin gagal.

• Minyak dan Gas: Digunakan secara luas di jaringan pipa hulu, tengah, dan hilir untuk mengalirkan cabang ke separator, penukar panas, dan tangki penyimpanan.
• Pengolahan Petrokimia dan Kimia: Diperlukan pada jalur umpan reaktor, kolom distilasi, dan sistem takaran bahan kimia yang mewajibkan kinerja bebas kebocoran.
• Pembangkit Listrik: Ditemukan dalam sistem distribusi uap, saluran air umpan boiler, dan sirkuit air pendingin di pembangkit listrik konvensional dan nuklir.
• Pengolahan Air dan Air Limbah: Digunakan dalam header distribusi dan pipa proses yang mengutamakan ketahanan terhadap korosi dan masa pakai yang lama.
• Pengolahan Farmasi dan Makanan: Tee setara baja tahan karat bermutu higienis dengan lubang internal yang halus dan lapisan akhir yang dipoles secara elektro mencegah pertumbuhan bakteri dan memastikan kemurnian produk.
• Platform Pembuatan Kapal dan Lepas Pantai: Tee baja dupleks tingkat kelautan digunakan dalam sistem pendingin dan pemberat air laut di atas kapal dan struktur lepas pantai.

Praktik Terbaik Pemasangan untuk Butt Weld Equal Tees

Pemasangan yang tepat sama pentingnya dengan pemilihan material. Pemasangan yang berkualitas tinggi dapat terganggu karena teknik pengelasan yang buruk, persiapan yang tidak memadai, atau penyelarasan yang tidak tepat. Praktik terbaik berikut membantu memastikan instalasi yang andal dan tahan lama:

Persiapan Ujung Pipa

Semua ujung pipa dan ujung fitting harus bersih, bebas dari karat, kerak gilingan, cat, oli, atau kelembapan sebelum pengelasan. Sudut kemiringan harus sesuai dengan persiapan ujung fitting — biasanya 30° untuk fitting yang sesuai dengan ASME B16.9. Gunakan alat beveling mekanis atau pemotongan plasma dengan penggilingan untuk mendapatkan tepian yang presisi. Bevel yang tidak sejajar meningkatkan risiko fusi tidak sempurna dan cacat las.

Penyesuaian dan Penyelarasan

Tack weld fitting pada setidaknya tiga posisi dengan jarak yang sama sebelum menyelesaikan root pass. Pastikan lubang internal rata untuk mencegah turbulensi, erosi, atau korosi celah pada sambungan. Gunakan klem penyelarasan pipa atau alat pemasangan untuk menjaga konsentrisitas selama proses pengelasan. Ketidaksejajaran — bahkan beberapa milimeter — dapat menciptakan titik konsentrasi stres yang mengurangi umur kelelahan.

Perlakuan Panas Pra-Panas dan Pasca Pengelasan (PWHT)

Tergantung pada bahan dan ketebalan dinding, pemanasan awal mungkin diperlukan untuk mencegah retaknya hidrogen. Pipa baja karbon dengan ketebalan dinding di atas 25mm biasanya memerlukan pemanasan awal hingga setidaknya 150°C. Setelah pengelasan, PWHT mungkin diwajibkan oleh kode yang berlaku (ASME B31.3, EN 13480) untuk menghilangkan tegangan sisa, terutama pada instalasi baja paduan dan baja karbon berdinding tebal.

Inspeksi Pasca Instalasi

Setelah pengelasan, setiap sambungan harus diperiksa secara visual, diikuti dengan NDT yang sesuai dengan kelas layanannya. Untuk layanan kritis (Kelas 1 per ASME B31.3), pengujian radiografi atau ultrasonik 100% pada setiap pengelasan merupakan standarnya. Pengujian tekanan hidrostatis atau pneumatik pada rakitan yang telah selesai memverifikasi kekencangan sistem sebelum dioperasikan.

Membandingkan Butt Weld Equal Tees dengan Metode Penyambungan Tee Lainnya

Tidak semua fitting tee menggunakan pengelasan butt. Memahami bagaimana metode ini dibandingkan dengan alternatif membantu para insinyur memilih solusi yang tepat untuk setiap konteks aplikasi.

Tee setara las pantat menonjol karena kemampuannya menangani kondisi servis yang paling menuntut sekaligus menjaga sistem tetap tertutup rapat tanpa gasket, segel, atau ulir yang dapat rusak seiring waktu.

Memilih Tee Equal Butt Weld yang Tepat untuk Proyek Anda

Memilih tee sama yang benar melibatkan lebih dari sekadar mencocokkan diameter pipa. Insinyur harus mempertimbangkan beberapa parameter teknis secara bersamaan untuk memastikan pemasangan berfungsi dengan baik selama masa pakai yang diharapkan.

• Ukuran Pipa Nominal (NPS) dan Jadwal: Harus cocok dengan pipa yang terhubung untuk memastikan kontinuitas struktural dan celah las yang benar.
• Tekanan dan Suhu Desain: Tegangan ijin material referensi silang dari ASME Bagian II Bagian D terhadap kondisi pengoperasian maksimum sistem.
• Kompatibilitas Cairan: Pastikan bahan pemasangan kompatibel secara kimia dengan cairan proses, termasuk sisa kontaminan dan bahan pembersih.
• Kondisi Perlakuan Panas: Tentukan kondisi normalisasi, anil, atau anil larutan seperti yang disyaratkan oleh standar material yang berlaku.
• Inspeksi dan Sertifikasi Pihak Ketiga: Untuk layanan penting, memerlukan laporan pengujian material (MTR), identifikasi material positif (PMI), dan sertifikasi pihak ketiga dari badan seperti Lloyd's, Bureau Veritas, atau DNV.

Menginvestasikan waktu pada spesifikasi yang tepat di awal akan mencegah kegagalan yang merugikan, penghentian yang tidak direncanakan, dan insiden keselamatan. Tee yang setara dengan las butt, jika ditentukan, diproduksi, dan dipasang dengan benar, akan memberikan layanan yang andal selama puluhan tahun bahkan di lingkungan industri yang paling menantang sekalipun.
